CompactLogix 1769 系列緊湊型多功能控制器 |
Logix多功能控制引擎+NetLinx網路透明集成+1769CompactI/O。
同時取代傳統PLC和多回路控制器，真正意義上的一體化控制系統（從機器控制到程序控制）。
Logix多功能控制引擎：
帶浮點輔助運算器的32位多工（事件任務、連續任務和週期任務）即時控制內核，在高速邏輯運算以及複雜回路控制（0.08ms/K典型混合程式）等方面表現同樣出色。
IEC61131-3標準、符合不同應用要求、不同用戶習慣的多種編程方式可選：梯形圖LD、功能塊圖FBD、順控表SFC以及語句表ST。（軟體發展包的價格對您也是一個另外的驚喜）
更方便地開發、閱讀和修改程式:無需分配/記憶記憶體位址（常規PLC必須的步驟），用戶可直接使用或自定義反映控制物件/元件屬性的“標籤（Tag）”（支援陣列和結構體方式）進行編程。 |
相關處理器性能簡介：
1．1769-L20處理器支持最大8個本地I/O，可通過1個DeviceNet工業現場匯流排進行現場設備、分散式I/O（背板資料限制為256Words）以及多處理器/上位機聯網。當然，也可通過通訊模組實現多處理器/上位機的EtherNet聯網
2．1769-L30處理器支持最大16個本地I/O，可通過1個DeviceNet工業現場匯流排進行現場設備、分散式I/O（背板資料限制為256Words）以及多處理器/上位機聯網。當然，也可通過通訊模組實現多處理器/上位機的EtherNet聯網。
3．1769-L35E處理器支持最大30個本地I/O，並且內置支援即時控制的100MbpsEtherNet/IP工業控制網路介面，同時實現多處理器/上位機聯網以及分散式I/O控制。當然，還可通過多個DeviceNet工業現場匯流排連接現場設備和分散式I/O。
NetLinx網路透明集成：
無需任何編程，用戶即可從任意一點接入系統，遠端存取、組態、診斷或維護以下任意多種工業網路中的任意設備--國標GB/T1858.3DeviceNet、IEC61158ControlNet工業現場匯流排或者EtherNet/IP工業乙太網。
無需任何編程，用戶即可實現同一工業控制網路（ControlNet或者EtherNet/IP）上的處理器“標籤（Tag）”被其他多個Logix系列處理器同時共用。這一功能還可實現：該網路上的某一DI/AI站資料同時送達多個Logix系列處理器；或者某一處理器輸出指令同步送達該網路上的多個變頻器等現場設備。
控制器“標籤（Tag）”無需重新定義（基於專利的Factorytalk資料集成技術），即可被A-BPanelViewPlus或VersaView現場操作員面板或者RSViewSE上位機監控畫面直接使用，也可被通過RSSql連接的工廠資料庫（如SQLSever或者Oracle）直接使用。

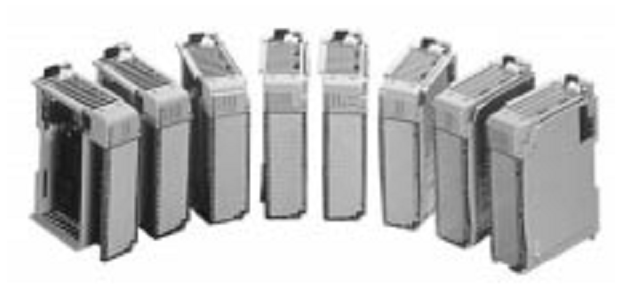

1769CompactI/O：
外觀小巧、高標準工業等級1769CompactI/O可直接在面板上或者在DIN導軌上並列安裝（比傳統PLC節省20%~30%的安裝空間）。
可拆卸前接線端子器隨1769CompactI/O模組配供，用戶無須另外付費。嚴格的工業化設計保證在使用32點DI/DO模組時，用戶也能有足夠的接線/操作空間。
1769CompactI/O可用作本地I/O站或者分散式I/O站（通過1769-ADN適配器模組）：每個I/O站最多可達30個模組（最多可分為3組，組間通過擴展電纜直接相連；每組需單獨配置電源）。
注：其他選擇：
CompactLogix還可通過工業現場匯流排或網路連接其他系列的I/O模組，如1792DArmorBlockIP65防護等級I/O、1797FLEXEx本安型I/O、1794FLEXI/O、1734PointI/O以及1756ControlLogixI/O。
|
|
